בתחום הייצור המכני ברמת דיוק גבוהה, סובלנות ברמת מיקרומטר של 0.001 מ"מ היא תקן הליבה המבדיל בין עיבוד שבבי רגיל לבין עיבוד שבבי דיוק גבוה במיוחד. עיבוד CNC קונבנציונלי בעל שלושה צירים וארבעה צירים, מוגבל במספר פעולות ההידוק, דיוק הציוד והפרשי טמפרטורות סביבתיות, יכול לשמור ביציבות על סובלנות מעל 0.01 מ"מ בלבד, ולא לענות על צורכי הייצור של גופי מוליכים למחצה, רכיבים אופטיים, חלקים רפואיים זעיר פולשניים ורכיבים מבניים דיוק תעופה וחלל. Shengpeng Precision, בהסתמך על טכנולוגיית עיבוד עיבוד 5 צירים CNC כרסום CNC High Precision, משיגה ייצור המוני יציב עם דיוק גבוה במיוחד של 0.001 מ"מ באמצעות שליטה בלולאה סגורה של ציוד, סביבה, כלי עבודה, נתיב כלים ובדיקה. טכנולוגיה זו מתאימה לעיבוד מדויק מותאם אישית של חלקי כרסום CNC מורכבים ובצורה לא סדירה.
בניגוד לתהליכי עיבוד שבבי קונבנציונליים המסתמכים על דיוק קשיח של ציוד, עיבוד שבבי ברמת המיקרון הוא תהליך הנדסי דיוק שיטתי. אפילו רעידות זעירות, הפרשי טמפרטורה, דליפת הכלים ולחץ הידוק עלולים לגרום לסטיות ממדים. לאימות מבניים מורכבים במהלך שלב המו"פ, אנו יכולים להשלים במהירות גיבוש דגימות באמצעות הדפסת תלת מימד מותאמת אישית, ולזהות באופן יזום הפרעות מבניות ולקויי תכנון. רק לאחר אישור שהפתרון נכון, נוכל להמשיך לכרסום מדויק של חמישה צירים לייצור המוני, להפחית את קצב הגריטה ועלויות הניסוי והטעייה של חלקים בעלי דיוק גבוה במיוחד מהמקור. במקביל, בהסתמך על שירותי חריטה מדויקים CNC מקצועיים ויכולות החריטה הנלוות לכך, אנו יכולים להשיג עיבוד שבבי כרסום וסיבוב משולבים, תוך התאמה לדרישות הדיוק הכפולות במיוחד של משטחים מעוקלים לא סדירים ומבנים מסתובבים.

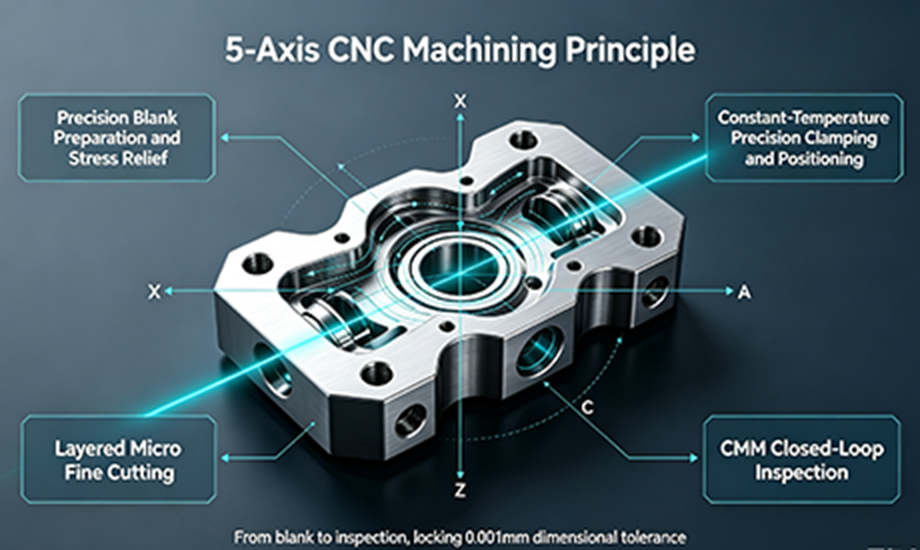

一、עקרונות ליבה של עיבוד 5 צירים דיוק אולטרה-גבוה של 0.001 מ"מ
היתרון המרכזי של עיבוד CNC בעל דיוק גבוה במיוחד של חמישה צירים הוא בכך שהוא פורץ את מגבלת ההזנה הבודדת של עיבוד תלת צירים מסורתי. באמצעות תנועה ליניארית של צירי X, Y ו-Z בשילוב עם הצמדה סיבובית דו-צירית של צירי A ו-C, היא משיגה עיבוד חמש צדדי של חלק העבודה בהידוק יחיד. כל תכונות העיבוד חולקות את אותה מערכת קואורדינטות התייחסות, ומבטלות לחלוטין את השגיאות המצטברות הנגרמות מהיפוך ומיקום מחדש. שילוב של מיקרו חיתוך מדויק וטכנולוגיית פיצוי שגיאות בזמן אמת, הסובלנות הממדית והגיאומטרית של חלקים ננעלות ביציבות בטווח של 0.001 מ"מ, מה שהופך אותו לתהליך המיינסטרים לייצור המוני של חלקים מדויקים ברמת המיקרון בתחום התעשייתי.
二、זרימת תהליך סטנדרטית להשגת סובלנות יציבה של 0.001 מ"מ
1. Precision Blank Pre-treatment והפגת מתחים
לחסרים העשויים מחומרים שונים כגון סגסוגת אלומיניום, נירוסטה וסגסוגת טיטניום, מבוצעים מראש טיפולי פיזור, פילוס והתיישנות על מנת להעלים מתח פנימי בחומרי הגלם, מניעת עיוות קפיצה של חלקים לאחר הגימור והנחת היסוד לעיבוד ברמת המיקרון.
2. הידוק ומיקום מדויק בסביבה של טמפרטורה קבועה
הפעולה מתבצעת בסדנה נטולת טמפרטורה קבועה וללא אבק בטמפרטורה של 20±0.5℃, תוך שימוש בכלי אפס נקודת אפס להפחתת מתחים ומחבקים ואקום למיקום מדויק. כל תהליכי העיבוד מסתיימים בהידוק יחיד, עם דיוק חזרתיות שנשלט בתוך 0.0005 מ"מ, ומבטל אובדן דיוק הנגרם על ידי סטיות הידוק.
חיתוך דיוק 3. Layered Micro-scale
מופעל תהליך חיתוך שכבות תלת-שלבי, המורכב מחספוס, חצי גימור וגימור. חיספוס מותיר תוספת קטנה לשחרור מתח החיתוך, בעוד הגימור משתמש בכלי קרביד דגנים במיוחד ומחזיקי כלים לכווץ חום כדי לשלוט על יציאת הכלים בטווח של 0.001 מ"מ. הזנה נמוכה ועומק חיתוך רדוד מבטיחים תנועה חלקה של הכלי, ביטול רטט ועיוות הכלי.
4. אופטימיזציה של נתיב כלים אינטליגנטי ופיצוי דינמי
צוות תכנות מקצועי מייעל את נתיב הכלים של חיבור חמישה צירים כדי להפחית את ההשפעה מהאצה והאטה פתאומיות. פיצוי בלאי הכלים, פיצוי עיוות תרמי ופיצוי סטיית הציר מופעלים לאורך כל התהליך. מקור כלי המכונה מכויל מעת לעת, וסחיפה מימדית ברמת המיקרון מתוקנת באופן דינמי כדי להבטיח דיוק עקבי בעיבוד אצווה.
5. מנוחה של טמפרטורה קבועה ומדידה של שלוש קואורדינטות
לאחר הגמר, חומר העבודה נשמר בטמפרטורה קבועה למשך שעתיים כדי לשחרר לחלוטין את מתח העיבוד. לאחר מכן, הוא עובר אימות ממדי מלא באמצעות מכונת מדידה תלת קואורדינטות, מיקרומטר דיוק גבוה ומכשיר מדידה דו מימדי. שליטה קפדנית נשמרת על פרמטרי ליבה כגון שטוחות, ניצבות, דיוק חורים וריכוזיות. רק חלקי עבודה שעוברים את האימות מאוחסנים ומסופקים.
יתרונות הליבה של עיבוד שבבי דיוק 5 צירים 0.001 מ"מ
1. גיבוש רב-צדדי בהידוק יחיד, ללא שגיאות חוזרות, השגת דיוק ויציבות העולים בהרבה על עיבוד CNC קונבנציונלי;
2. התאמה למשטחים מעוקלים מורכבים, חללים עמוקים, חורים אלכסוניים ומבנים משולבים בצורה לא סדירה, פותרים את אתגרי העיבוד של חלקים מורכבים ברמת דיוק גבוהה במיוחד;
3. סובלנות ניתנות לשליטה ברמת המיקרון, מבלי לפגוע בנתון הרכבת החלק, המתאימות לדרישות ההרכבה המחמירות של ציוד דיוק ברמה גבוהה;
4. עקביות אצווה גבוהה, קצב תשואה יציב, מסוגל לבצע הזמנות ייצור המוני ארוכות טווח עבור חלקי דיוק ברמה גבוהה.
四、חסרונות תהליכים ונקודות מפתח למניעת מלכודות בעיבוד שבבי מדויק
1. דרישות גבוהות במיוחד לציוד, סביבה וטכנולוגיית תהליך; מפעלי עיבוד שבבי רגילים אינם יכולים לייצר חלקים באופן יציב עם סובלנות של 0.001 מ"מ;
2. תהליכי עיבוד מורכבים, זמן עיבוד ארוך יותר ועלויות ייצור גבוהות יותר מאשר עיבוד שבבי קונבנציונלי, מתאים ליישומי דיוק ברמה גבוהה;
3. חלקים מבניים דקים וארוכים במיוחד רגישים מאוד לעיוות מתח, המצריכים פרמטרים של כלים וחיתוך מותאמים אישית, ובקרה קפדנית על קצב העיבוד.
五、תרחישים ישימים ושירותי התאמה אישית של OEM
תהליך זה מיושם באופן נרחב בתחומים מתקדמים כגון מתקנים לבדיקת מוליכים למחצה, אביזרים לעדשות מכשירים אופטיים, חלקי דיוק רפואי זעיר פולשניים, רכיבים מבניים תעופה וחלל, וכלי דיוק אוטומטיים מתקדמים. Shengpeng Precision משלבת את כל יכולת הייצור של כרסום חמישה צירים בדיוק גבוה, חריטה מדויקת והדפסת תלת מימד, תוך התמקדות בהתאמה אישית של OEM של חלקים לא סטנדרטיים ברמת דיוק גבוהה במיוחד. הוא תומך ביצירת אב טיפוס של אצווה קטנה ובייצור המוני יציב בנפח גדול, ומספק ללקוחות גלובליים שירותי עיבוד ואספקה מדויקים חד-פעמיים.
